PCB線路板一般是因?yàn)樯a(chǎn)工藝的需要所做成的拼板方式，這樣省去了外型做板的時間，利于后續生產中的貼片組裝，同時也有利于對線路板質量的批量控制，更方便出貨的時候?qū)?shù)量的清點等等。
目前PCB線路板的拼板方式主要有三種型式，一是V槽連接，二是郵票孔連接，三是單連接橋點。 就目前來說，使用V槽連接的PCB拼板是占有絕大多數的，所以V槽分板機的市場需求也是挺大的。下面就介紹下東莞創威五款最熱銷的V槽分板機。
一，東莞創威自動多刀走板式V槽分板機，CWVC-3S（介紹理由：可分鋁基板及玻纖板，分割基板應力小，切口平整，加工后鋁基板不變形不起翹，分板后可與原板重合，無縫隙！適合加工精度要求高或比較薄的鋁基板。擅長于分切各種長的LED鋁基板，如0.8m,1.2m,2m,4m等LED鋁基板，至今為至此型號已成功用于東莞，深圳，佛山，中山，天津，江蘇等地的多家生產LED照明廠家。）
東莞創威自動多刀走板式V槽分板機，CWVC-3S
東莞創威自動多刀走板式V槽分板機，CWVC-3S特點：
1、東莞創威為了更進一步提升機器穩定性，特開發出自動多刀走板式V槽分板機，來進一步提升市場客戶對產量及品質更高的要求，能進一步提升產量，降低產品的變形量。
2、自動多刀走板式V槽分板機由三組圓刀片組成，上下兩片為一組，構成一個切割單元。分別是A、B、C、三組。整個切割過程分為三個階段，A 組刀片先切割電路板40%，接著B刀片再次從A刀片切過的槽中碾過，再次完成40% 的切割量，最后由C組刀片切割最后的20% 并修光，由于每次的切割量很小，因此切割過程中產生的應力較傳統的一次切斷方式減少了80% 以上，分割好的電路板邊緣平整光滑，板面非常平整，不扭不翹。是目前市面上唯一的走板式能保證切割后鋁板不變形的機器。
3、由于多次切割的緣故，切割過程非常平穩，大大提高了V-CUT槽的定位能力，即使V-CUT槽很淺的電路板，也不會出現V-CUT槽從導向刀跳出來的情況，避免產生不良。
4、上下圓刀可精準調節。 操作簡單，速度快捷。
二，東莞創威自動走刀式V槽分板機，CWV-1A（介紹理由：自動走刀式的分切PCB板，具較高的生產效率，可調整不同距離的分切長度，操作方便。已廣泛應用在大多的電子生產企業中。）
東莞創威自動走刀式V槽分板機，CWV-1A
東莞創威自動走刀式V槽分板機，CWV-1A特點：
1、分板過程中PCB不動，圓刀滑移，確?；咫娮咏M件不因移動而塤壞。
2、四個可選擇之分板速度由控制板旋扭設定，分板行程可自由設定并有LCD顯示。
3、因應V槽深淺及刀具塤耗，上圓刀與下直刀之間的距離可準確調整。
4、可解決零件跨越V槽來實現分板。
5、將切板時所產生的內應力降至最低而避免錫裂。
6、安裝防切手指電子眼保護裝置，避免萬一人為操作不當時的所帶來的傷害。
7、以直線式滾動性壓迫性切斷V槽各式PCB板，徹底防范焊點的損傷和斷裂。
8、根據客戶生產效率情況，可依要求加裝輸送帶。
三，東莞創威大功率超厚鋁基板V槽分板機，CWVC-450（介紹理由：由于大功率鋁基板的需求日旺，尤其是在路燈鋁基板在城市照明中具有較大的優勢，因此此款分板機特別適合于大功率鋁基板的分板。已廣泛應用在大多的LED路燈生產企業中。）
東莞創威大功率超厚鋁基板V槽分板機，CWVC-450
東莞創威大功率超厚鋁基板V槽分板機，CWVC-450機器特點：
1，2012年5月新研發分板機，新風格剛性機械結構設計，新款分板強度提高。
2，電氣混合式設計,氣動出力,鍘刀式工作，電磁閥控制,切板行程在2mm以下，分板過程中振動極小。
3，將切板時所產生的內應力降至最低而避免錫裂，防止精密零件受損。
4，允許V槽與零件距離近至0.5MM，可分切V槽邊緣最高零件為50mm。
5，分板控制操作是由腳踏板來進行操作。
6，兩直刀之間的間隙可容易來進行調整。刀具磨損后可翻磨再用。
7，由于機器出力較大，能更安全和更容易的針對厚度超過1.8mm的各種鋁基板等來進行分切。
8，非常適用于分切500-800mm且?guī)槽比較厚的金屬基板，鋁基板等。
四，東莞創威應力小氣動鍘刀式V槽分板機，CWVC-2L（介紹理由：使用雙直刀式裁剪式分切，具有較小的分板應力產生，操作簡單靈活，可分切鋁基板及玻纖板。）

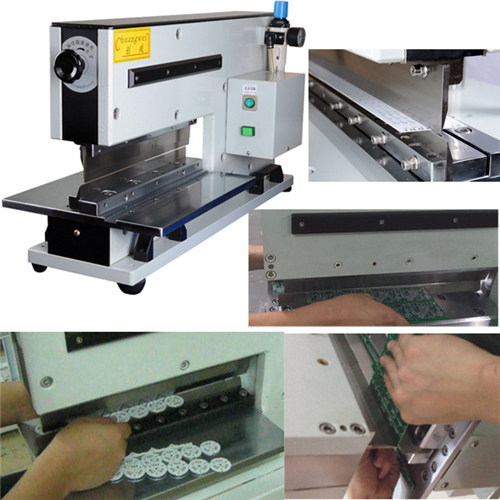

東莞創威應力小氣動鍘刀式V槽分板機，CWVC-2L
東莞創威應力小氣動鍘刀式V槽分板機，CWVC-2L特點：
1、電氣混合式設計,氣動出力,電磁閥控制,速度快捷，特別適用于分割精密SMD薄板,鋁線路板。
2、行程小,不易損壞產品且操作安全。
3、剪裁式工作，適用各種厚度PCB。
4、將切板時所產生的內應力降至最低而避免錫裂。
5、上下刀距離可精確調整，避免了因V槽深淺不同而使刀具損耗的情況。
6、允許V槽與零件距離近至0.5MM，可分切V槽邊緣最高零件為70mm。
7、分板應力低于200，可有效避免錫裂。
8、氣動出力,電磁閥控制,速度快捷。
9、刀具磨損后可翻磨再用。
五，東莞創威手動走刀式V槽分板機，CWV-1M（介紹理由：手動走刀分板方式，能有效率控制分板速度，價格經濟性強，可分切鋁基板及玻纖板，尤其利于當PCB拼板不多時選用。）
東莞創威手動走刀式V槽分板機，CWV-1M
東莞創威手動走刀式V槽分板機，CWV-1M特點：
1、切板過程中PCB不動，圓刀通過手動來滑移，確?；咫娮釉灰蛞苿?dòng)而損壞。
2、圓刀滑移速度可手動控制，主要適用分切小批量的有V槽的PCB連板。
3、因應V槽深淺及刀具損耗，上圓刀與下直刀之間的距離可準確調整。
4、可解決零件跨越V槽來實現分板。
5、將切板時所產生的內應力降至最低而避免錫裂。
6、允許V槽與零件距離近至0.3mm。手動分板加工方式，適用于批量不大時的PCB拼板的分切。
【東莞創威-東莞分板機老品牌廠家】十年來致力于提供優質的分板機設備及售后服務,專業于PCB分板機,走刀式分板機,燈條分板機,多刀分板機,led分板機,氣動分板機,全自動分板機,鍘刀式分板機,曲線分板機,V槽分板機,vcut分板機,沖壓分板機,LED燈條分板機,led鋁基板分板機,郵票孔分板機,PCB切板機,線路板分板機,自動分板機,沖床分板機,鋁基板分板機,FPC分板機等。
創威分板機設備主要應用于：通信設備,智能手機,平板電腦,計算機電路板,家用電器,安防電子,LED照明等的各種PCB板，F(xiàn)R4 PCB，F(xiàn)R6 PCB，柔性線路板(FPC)，軟硬板，鋁基板，銅基板，LED燈條等等。
