線路板的分板從效率上來說是使用整塊拼板來進行前期的工藝工序，SMT組裝等等之后而進行的，這樣能較大的提升了前期的各種工序成本及效率，一般最后的工序是進行整塊拼板的切板操作，因此事前根據拼板的連接方式及拼板的大小規格等可以事先選擇好所需的線路板切板機的型號及規格。
線路板的拼板方式主要有三種型式，一是V槽連接，二是郵票孔連接，三是橋點連接。就目前來說，使用V槽連接的線路板拼板是占有多數的，也是傳統的拼板方式，但是出于現在電子電路的不斷發展，郵票孔拼板及橋點拼板應用也呈現逐漸增多的情況。直線線路板切板機顧名思義就是直線的分切方式來進行預刻V槽線路板的分切，一般是由雙直刀來分切或是圓刀與直刀的配合，還有就是圓刀的組合分切等。這里就聊聊目前占主流的分切V槽的線路板的直線切板機的電子廠常用的五種類型及型號，以便根據情況來進行選擇。
一，自動式直線線路板切板機，走刀式直線線路板切板機，CWV-1A
在分V槽拼板時，是效率最高的一款pcb板V槽切板機，利用電動馬達來驅動，自動走刀設置行程進行分切PCB板，因此至今為止是廣大電子生產企業分切V槽板的首選自動切板機設備。標準配備切板機設備圓刀及直刀一次可分切460mm長的PCB板，如需更長的可訂制。選用此種型號的自動走刀式直線線路板切板機CWV-1A是分V槽連接的玻纖板，FR4，FR6板最高效率的切板機設備。主要適用玻纖板等批量較大時可以選擇此款切板機，能更有的提升分板的效率。

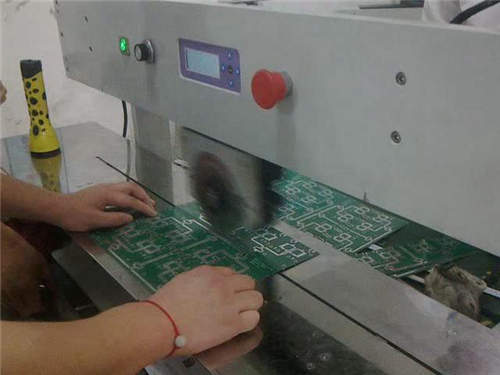

走刀式直線線路板切板機，CWV-1A
自動式直線線路板切板機，走刀式直線線路板切板機，CWV-1A特點：
1，將分板時所產生的內應力減至最低,避免錫裂現象。
2，切刀動基板不動,確保基板上零件不因運動而損壞。
3，改進下切刀可解決有跳過“V”槽零件的基板分割。
4，本產品性能穩定，操作簡單，安全系數高，保養簡單快捷。
5，四個可選擇之分板速度由控制板旋扭設定，分板行程可自由設定并有LCD顯示。
6，可配裝輸送帶供選。
7，能解決小于1.0mm淺“V”槽基板分割。
8，“V”槽導引裝置可垂直調校高低.更快穩地適應不同厚度的基板。
9，上切刀可垂直調校高低。
10，圓切刀可多次翻磨再用。
11，切刀之外形可訂造。
12，分板時PCB保持佳上V-CUT不動，上刀來回滑動，保證切割時人身安全，品質可靠。
13，本機適用于所有V-CUT之PCB。
14，切割動作：均由腳踏開關控制，行程可根據切割PCB板寬度來調節上刀走動的行程。
15，加裝光電感應裝置，當操作者手伸入分板區間即自行停機，有效保障了操作人員的安全。
二，多刀式直線線路板切板機，自動走板式直線線路板切板機，CWVC-3S
多刀式直線線路板切板機通常配備不銹鋼工作臺來進行分板加工，不銹鋼工作臺長度可根據用戶所要分切的LED燈條,LED鋁基板的長度而定。標配有1.2米，2.4米平臺。此種型號由于在性價比方面有較大優勢，且分的LED燈條,LED鋁基板質量較高，又能自動的走板式加工，因此深受廣大LED照明行業廠家的選用。此種機型擅長于分切帶有V槽的超長各種PCB板，適用于各LED照明燈管生產企業。雖然此種型號是2012年研發出來，但是從銷售勢頭來看，增長快速，由于具有較高的性價比，而且不少客戶一次性選購3-5臺的不在少數，尤其是LED照明所需的燈條板應用最為廣泛。主要適用于長條LED燈條及鋁基板的分切。

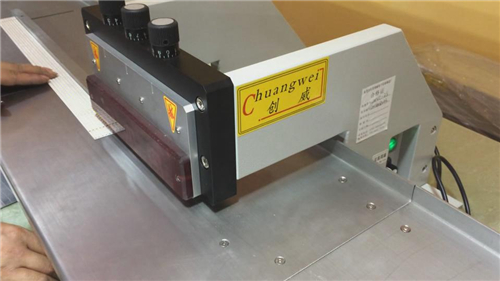

多刀式直線線路板切板機，自動走板式直線線路板切板機，CWVC-3S特點：
1.采用全新設計理念，非剪切式分板，結構精巧，操作方便，快捷安全。
2.獨特的設計原理，輕松快捷調節上下刀片的距離，切割過程平穩，不會出現V-CUT槽從導向刀跳出來的情況。
3.由六片刀片完成切割，上下兩片為一組，構成三組切割單元。整個切割過程分為三個階段，由于每次的切割量很小，因此切割過程中產生的應力很小，切割面平整光滑，板面非常平整，不扭不翹。
4.由于刀片切削力小，刀片耐用度大大提高，降低使用成本。
5.適用于分割LED鋁基板、銅基板、發光管、燈條板、顯示板等超長基板。
三，剪裁式直線線路板切板機，氣動鍘刀直線線路板切板機,CWVC-2L
此種型號直線線路板切板機分板時如剪刀式的工作過程，因些其分板時產生的應力很小，也常稱為無應力切板機或是應力小切板機，標準機型其單次分板只能切330mm長以內的板。切割時無震動，直線分布切割應力，可避免傷害脆弱零件，可分敏感極高的SMD零件或超薄PCB板，當然可根據客戶要求訂作200-450mm的鍘刀片來分切長度在200-450mm內的pcb板。此款切板機是分切精密件的首選切板機設備，剪裁式分切方式能更有效的降低分板應力。

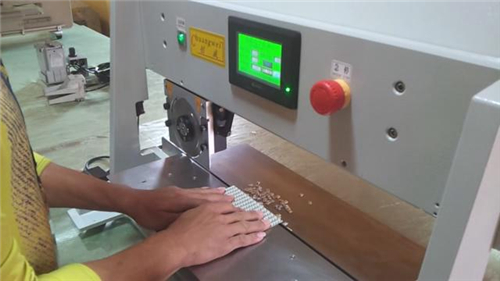

氣動鍘刀直線線路板切板機,CWVC-2L
剪裁式直線線路板切板機，氣動鍘刀直線線路板切板機,CWVC-2L特點：
1、電氣混合式設計,氣動出力,電磁閥控制,速度快捷，特別適用于分割精密SMD薄板,鋁線路板。
2、行程小,不易損壞產品且操作安全。
3、剪裁式工作，適用各種厚度PCB。
4、將切板時所產生的內應力降至最低而避免錫裂。
5、上下刀距離可精確調整，避免了因V槽深淺不同而使刀具損耗的情況。
6、允許V槽與零件距離近至0.5MM，可分切V槽邊緣最高零件為70mm。
7、分板應力極低，可有效避免錫裂。

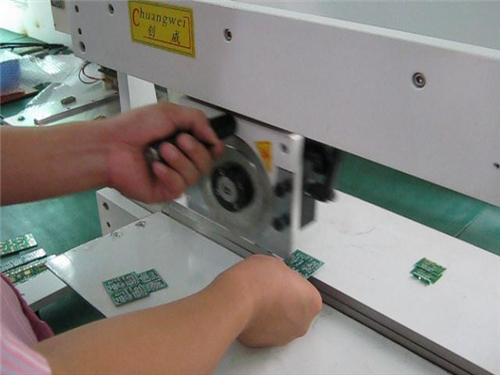

四，手推走刀式直線線路板切板機,CWV-1M
手動走刀分板方式，能有效率控制分板速度，價格經濟性強，可分切鋁基板及玻纖板，尤其利于當PCB拼板批量不多時選用。對于精密件分板，要求應力較小時，用手工分板方式也能得到較好的把控。小批量的玻纖板生產時可以優先選用。
手推走刀式直線線路板切板機,CWV-1M特點：
1、切板過程中PCB不動，圓刀通過手動來滑移，確保基板電子元件不因移動而損壞。
2、圓刀滑移速度可手動控制，主要適用分切小批量的有V槽的PCB連板。
3、因應V槽深淺及刀具損耗，上圓刀與下直刀之間的距離可準確調整。
4、可解決零件跨越V槽來實現分板。
5、將切板時所產生的內應力降至最低而避免錫裂。
6、允許V槽與零件距離近至0.3mm。手動分板加工方式，適用于批量不大時的PCB拼板的分切。
五，經典型走板式直線線路板切板機，經濟型直線線路板切板機，CWVC-1S
此款直線線路板切板機可以說是切板機的元老級切板機設備，相信十多年前許多電子生產廠家都是使用比較多一款切板機設備。本款切板機的由于生產年份最長遠，使用的用戶群體之多，因此是最熱銷的切板機設備之一。CWVC-1S價格經濟，操作便捷，如有需要分切長條的pcb板，只要增加不銹鋼平臺就可，現標配有1.2米及2.4米平臺，對于長的FR4，較薄的燈條等有很好的分切作用，加長的平臺便于超長pcb板的放置及加工。

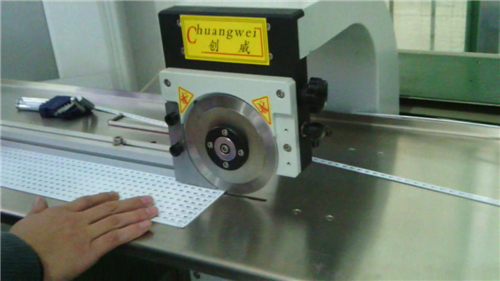

經濟型直線線路板切板機，CWVC-1S
經典型走板式直線線路板切板機，經濟型直線線路板切板機，CWVC-1S特點：
1、操作簡單，速度快捷
2、將切板時所產生的內應力降至最低而避免錫裂
3、凡有V-Cut之PCB板皆可適用于此機器
4、上下圓刀可精準調節
5、圓刀可多次翻磨再用
以上是推薦的五款電子廠家常用的V槽的直線線路板PCB切板機，新老客戶可以根據具體情況來進行選擇適合所要分的PCB拼板，如有任何問題可在線咨詢或電話咨詢，創威將盡力解答好您的關于切板機分板方面的問題，同時作為切板機行業老品牌廠家，創威的切板機型號可以說是國內最全的切板機廠家之一，除了有多款直線線路板切板機之外，還有多款pcb曲線切板機，因此無論您是什么類型的pcb板，什么形狀的pcb板，都可以在創威找到您所需的切板機設備。歡迎客戶持樣前來或寄樣來試機評估！
